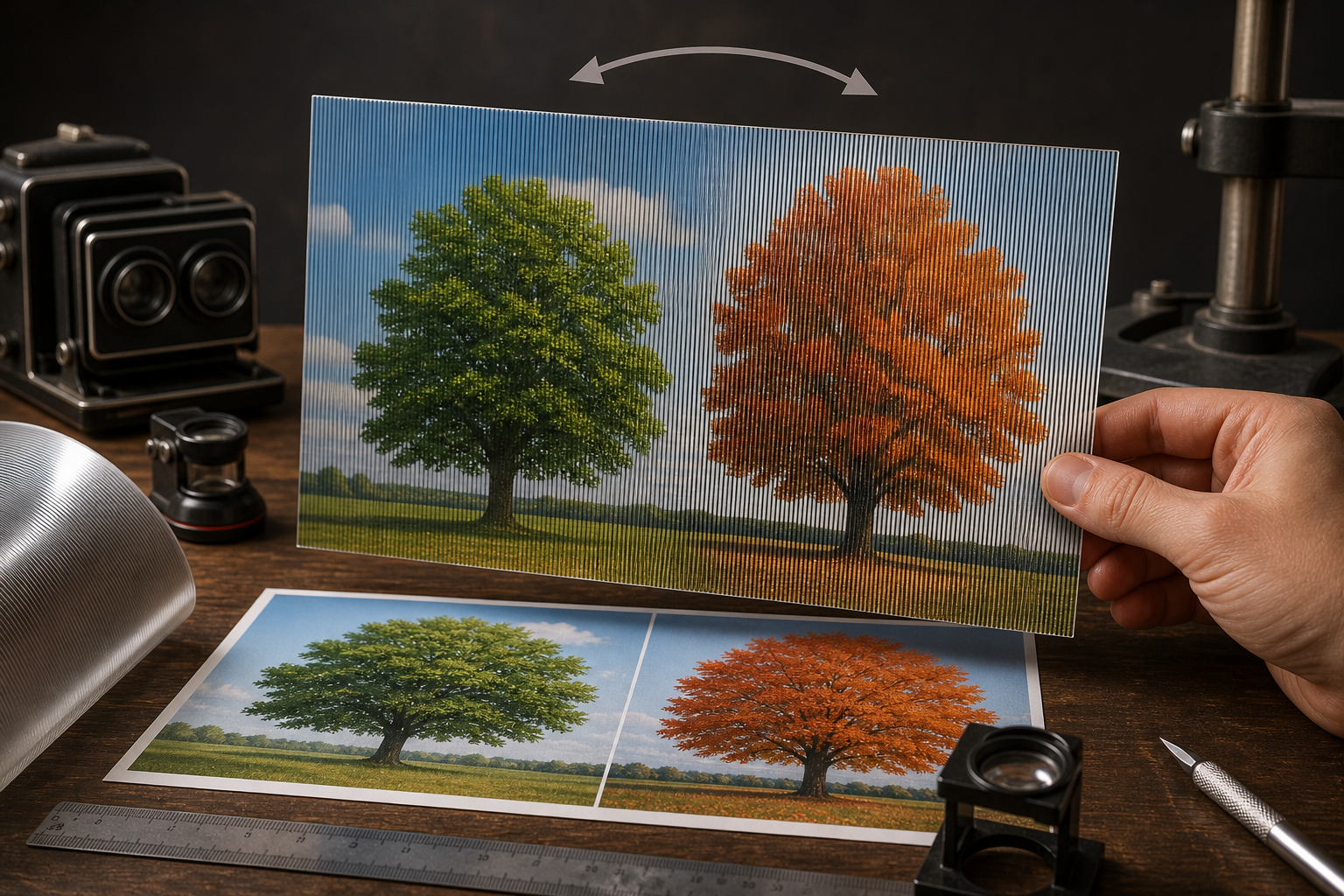

Obraz lentikularny typu flip pokazuje dwa odrębne kadry zależnie od kąta patrzenia. Po przechyleniu wydruku pierwszy obraz znika, a jego miejsce zajmuje drugi. Taki efekt może służyć do zmiany napisu, koloru, wyrazu twarzy, stanu obiektu albo całej sceny.
Choć flip wykorzystujący dwa kadry jest jednym z najprostszych efektów lentikularnych, nie powstaje przez zwykłe nałożenie ilustracji. Obrazy trzeba przygotować na wspólnym płótnie, dopasować do konkretnej soczewki, poddać interlacji, czyli przeplotowi, a następnie precyzyjnie zarejestrować względem jej żeberek. Błąd na którymkolwiek z tych etapów może spowodować ghosting, pasmowanie lub całkowity zanik efektu przełączania.
Na czym polega flip dwukadrowy?
Flip, nazywany również efektem zmiennym, składa się z niezależnych obrazów oglądanych pod różnymi kątami. W wariancie dwukadrowym soczewka ma kierować do obserwatora raz paski pierwszego kadru, a po zmianie kąta — paski drugiego.
Nie należy mylić flipu z płynną animacją. Jego zadaniem jest czytelne przejście między dwoma stanami, a nie przedstawienie wielu kolejnych faz ruchu. Z punktu widzenia początkującego oznacza to prostszy materiał wejściowy: potrzebne są tylko dwa ukończone kadry. Nadal jednak muszą one zostać zaprojektowane jako para.
Najłatwiej ocenić planowany efekt, odpowiadając przed rozpoczęciem pracy na jedno pytanie: co dokładnie powinno się zmienić po przechyleniu wydruku? Jeżeli odpowiedź jest jednoznaczna, łatwiej zachować wspólną kompozycję i ograniczyć przypadkowe różnice.
Krok 1: wybierz dwa czytelne stany
Do pierwszej próby warto przygotować dwa obrazy wyraźnie różniące się głównym elementem, lecz mające zbliżone tło, tonację i kontrast. Podobieństwo tych cech zmniejsza ryzyko, że resztki nieaktywnego kadru będą szczególnie widoczne.
Zjawisko to określa się jako ghosting. Polega ono na przenikaniu fragmentów obrazu, który przy danym kącie powinien być ukryty. Nawet przy poprawnie wykonanym przeplocie kontrastowe elementy z jednego kadru mogą zwracać uwagę, jeśli pojawiają się na bardzo odmiennym tle w drugim.
Nie oznacza to, że oba obrazy muszą wyglądać niemal identycznie. Flip ma przecież pokazywać zmianę. W praktyce korzystne jest jednak rozdzielenie cech stałych i zmiennych. Tło, ramka lub główny układ kompozycji mogą pozostać wspólne, podczas gdy centralny motyw zmienia kolor, kształt albo treść.
Krok 2: przygotuj wspólne płótno
Oba kadry powinny mieć identyczne wymiary płótna, rozdzielczość i kadrowanie. Jeśli pierwszy plik ma inne proporcje albo inny obszar obrazu niż drugi, interlacja nie naprawi tej niespójności. Przeciwnie, po przechyleniu wydruku kompozycja może sprawiać wrażenie przesuwającej się lub podskakującej.
Dobrym punktem odniesienia jest nieruchomy element występujący w obu kadrach. Może nim być obiekt, fragment tła lub inna część kompozycji, której położenie nie powinno się zmieniać. Należy umieścić go dokładnie w tym samym miejscu na obu obrazach.
Podczas przygotowania pary warto kontrolować przede wszystkim:
- identyczny rozmiar obu płócien,
- taką samą rozdzielczość plików,
- zgodne proporcje i kadrowanie,
- stałe położenie elementów, które nie uczestniczą w zmianie,
- zbliżony charakter tła, tonacji i kontrastu.
To etap projektowy, a nie jeszcze lentikularny. Kadry powinny wyglądać poprawnie również jako dwa zwykłe obrazy. Dopiero po ich ukończeniu należy przejść do tworzenia pliku przeplotu.
Krok 3: ustal parametry soczewki przed interlacją
Jednym z podstawowych parametrów arkusza lentikularnego jest LPI, czyli liczba soczewek przypadających na cal. Informacja ta musi być znana przed interlacją, ponieważ wpływa na szerokość i rozmieszczenie pasków składających się na wynikowy obraz.
Nie należy więc najpierw tworzyć przypadkowego przeplotu, a dopiero później szukać pasującej soczewki. Plik powinien być przygotowany pod materiał, z którym rzeczywiście zostanie połączony. Niedopasowanie kroku obrazu do soczewki może prowadzić do pasmowania, ghostingu albo sytuacji, w której kadry nie przełączają się prawidłowo.
W praktycznym zamówieniu warto ustalić z wykonawcą nie tylko LPI, ale też wymagany format i parametry dostarczanych plików. Jedna z opisanych specyfikacji dla małego flipu dwukadrowego wymaga 300 dpi w finalnym rozmiarze oraz 3 mm spadu. Nie jest to jednak uniwersalna norma dla każdego materiału i każdej drukarni. Takie wartości należy traktować wyłącznie jako przykład wymagań konkretnego wykonawcy.
Dlaczego spad nie jest częścią samego efektu?
Spad drukarski to obszar grafiki wychodzący poza planowaną linię cięcia. Nie decyduje on bezpośrednio o przełączaniu obrazów, ale może być wymagany w procesie produkcyjnym. Jego wielkość oraz sposób przygotowania powinny wynikać ze specyfikacji drukarni, a nie z ogólnego założenia dotyczącego wszystkich wydruków lentikularnych.
Krok 4: wykonaj interlację dwóch kadrów
Interlacja jest procesem utworzenia jednego pliku z naprzemiennych, bardzo cienkich pasków pochodzących z obu obrazów. W uproszczeniu część pasków należy do kadru A, a pozostałe do kadru B. Soczewka rozdziela następnie te informacje zależnie od kierunku obserwacji.
To właśnie dlatego zwykła przezroczystość warstw lub położenie dwóch pełnych obrazów jeden nad drugim nie daje efektu lentikularnego. Oba kadry muszą zostać przestrzennie podzielone według kroku odpowiadającego soczewce.
Po utworzeniu przeplotu plik może wyglądać na ekranie jak mieszanina pasków. Nie jest to jeszcze wiarygodny podgląd gotowego rezultatu. O końcowym rozdzieleniu kadrów decyduje współpraca wydruku z fizyczną strukturą soczewkową.
Na tym etapie nie powinno się samodzielnie zmieniać rozmiaru gotowego pliku bez ponownego przeliczenia interlacji. Zmiana skali modyfikuje również szerokość pasków, a tym samym może zerwać ich zgodność z ustalonym krokiem soczewki.
Krok 5: zadbaj o rejestrację z soczewką
Rejestracja oznacza precyzyjne ustawienie pasków wydruku względem żeberek soczewki lentikularnej. Poprawna interlacja jest konieczna, ale sama nie wystarcza. Jeśli soczewka zostanie przesunięta względem obrazu, do obserwatora mogą jednocześnie docierać fragmenty obu kadrów.
Nawet niewielkie przesunięcie pogarsza separację obrazów. W rezultacie flip może działać nierówno: jeden kadr będzie czytelny, drugi zanieczyszczony, albo w części powierzchni pojawi się inny stan niż w pozostałym obszarze.
Warto zatem rozdzielić dwa rodzaje błędów. Jeżeli paski mają nieprawidłowy krok, problem leży w dopasowaniu interlacji do soczewki. Jeżeli krok jest właściwy, lecz wydruk i soczewka są względem siebie przesunięte, problem dotyczy rejestracji. Oba przypadki mogą wyglądać podobnie, ale powstają na innych etapach pracy.
Zobacz sam: wykonaj próbkę przed całym nakładem
Najbardziej miarodajnym testem jest fizyczna próbka wykonana z docelową soczewką. Należy oglądać ją przy przechylaniu, w rzeczywistym oświetleniu i z kierunku, z którego gotowy projekt będzie zwykle obserwowany.
Podczas testu warto sprawdzić kolejno:
- czy oba kadry pojawiają się pod różnymi kątami,
- czy każdy z nich jest czytelny i możliwie dobrze odseparowany,
- czy elementy wspólne pozostają w tym samym miejscu,
- czy na całej powierzchni widoczny jest ten sam stan obrazu,
- czy nie pojawia się wyraźne przenikanie kontrastowych elementów,
- czy efekt działa stabilnie przy normalnym przechylaniu próbki.
Jeżeli wynik jest niezadowalający, nie należy od razu wykonywać pełnego nakładu. Próba pozwala rozstrzygnąć, czy trzeba poprawić same kadry, parametry interlacji, czy ustawienie wydruku względem soczewki.
Najczęstsze przyczyny nieudanego flipu
Niezgodne kadrowanie
Jeżeli wspólne elementy zmieniają położenie między kadrami, cały projekt może sprawiać wrażenie skoku. Rozwiązaniem jest przygotowanie obu obrazów na tym samym płótnie i wyrównanie ich względem stałego punktu odniesienia.
Zbyt duża różnica tła i tonacji
Mocno kontrastujące kadry mogą uwydatnić ghosting. Nie jest to wyłącznie problem estetyczny: resztki drugiego obrazu są łatwiejsze do zauważenia, gdy pojawiają się w obszarze o zupełnie innej jasności lub charakterze.
Interlacja bez znajomości LPI
Przeplot utworzony bez dopasowania do konkretnej soczewki jest obarczony ryzykiem niewłaściwego kroku. Samo określenie pliku jako „lentikularnego” nie gwarantuje zgodności z dowolnym arkuszem.
Pomijanie fizycznej próby
Podgląd ekranowy nie pokaże wszystkich problemów z soczewką i rejestracją. Dopiero próbka pozwala ocenić rzeczywiste przełączanie, separację obrazów oraz wpływ oświetlenia.
Minimalny workflow pierwszego projektu
Cały proces można uporządkować w krótką sekwencję:
- zaplanuj prostą, jednoznaczną zmianę między dwoma stanami,
- przygotuj dwa ukończone obrazy o identycznych wymiarach i kadrowaniu,
- wyrównaj wspólne elementy względem stałego punktu,
- ogranicz niepotrzebne różnice tła, tonacji i kontrastu,
- ustal docelową soczewkę oraz jej LPI,
- sprawdź wymagania wykonawcy dotyczące rozdzielczości, spadu i formatu,
- wykonaj interlację dopasowaną do soczewki,
- precyzyjnie zarejestruj przeplot względem żeberek,
- oceń fizyczną próbkę przed wykonaniem całego nakładu.
Podsumowanie
Dobry flip dwukadrowy zaczyna się nie od interlacji, lecz od odpowiednio zaprojektowanej pary obrazów. Zgodne płótno, wspólny punkt odniesienia oraz kontrola tła i kontrastu ograniczają problemy widoczne po przechyleniu.
Dopiero następny etap wiąże projekt z konkretnym materiałem lentikularnym. Znajomość LPI pozwala prawidłowo przygotować paski, a dokładna rejestracja umożliwia soczewce ich rozdzielenie. Ostateczną kontrolą pozostaje fizyczna próbka. To ona pokazuje, czy dwa przygotowane na ekranie kadry rzeczywiście tworzą czysty i czytelny flip.
